AMD64-Assembler-Handbuch

Fabian Schmied, Institut für Computersprachen
Basierend auf dem Alpha-Assembler-Handbuch von Andreas Krall und dem AMD64 Architecture Programmer’s Manual

1 Allgemeines

Die AMD64-Architektur ist eine 64-Bit-Erweiterung der weit verbreiteten Intel-x86-Architektur. Sie erweitert diese um 64-Bit-Adressierung und verbesserte Register-Ressourcen, vor allem sind alle General-Purpose-Register und der Instruktionszeiger 64 Bit breit. Insgesamt werden 16 General-Purpose-Register, 16 128-bit-Medienregister, und 8 kombinierte 80-Bit-Gleitkomma/64-bit Medienregister geboten. Die meisten Befehle existieren in mehreren Versionen, so dass sowohl mit allen 64 Bit eines Registers, als auch mit den unteren 8, 16 oder 32 Bit gearbeitet werden kann. Neben dem 64-Bit-Modus unterstützt die Architektur auch Kompatibilitäts- und Legacy-Modi, wodurch die Architektur kompatibel zur Intel-x86-Architektur ist und 32-Bit-Programme ohne Rekompilierung ausführen kann.

Für die Übersetzerbauübungen werden weder Gleitkommaprogramme, noch Programme im Kompatibilitäts- oder Legacy-Modus verwendet. Diese Anleitung geht daher nur auf den Ganzzahlanteil des 64-Bit-Modus der AMD64-Architektur ein. Weiterführende Informationen finden Sie im im Handbuch des GNU-Assemblers1 und im Internet (z.B. das Linux Assembly HOWTO2 , http://www.x86-64.org und das AMD64 Architecture Programmer’s Manual3 ).

2 Assemblersyntax

Diese Anleitung benutzt die Syntax des GNU-Assemblers GAS (aufrufbar mit as, Dokumentation über info as). GAS erlaubt Kommentare in C-Syntax, zusätzlich kann ein Zeilenkommentar mit # beginnen. Namen bestehen aus Buchstaben, Ziffern, ’.’, ’$’ und ’_’. Das erste Zeichen eines Namens darf keine Ziffer sein, Zahlen und Zeichenketten entsprechen der C-Konvention.

Jede Zeile der Eingabedatei enthält einen oder mehrere durch ’;’ getrennte Statements, das letzte Statement einer Datei muss durch einen Zeilenumbruch abgeschlossen sein. Statements können auch leer sein, in diesem Fall werden sie ignoriert. Jedes Statement beginnt mit optionalen Labels (ein von ’:’ gefolgter Name, dazwischen darf kein Whitespace-Zeichen stehen), dann kommt der Befehl. Beginnt der Befehl mit ’.’, so handelt es sich um eine Assembler-Direktive (siehe Abschnitt 8), beginnt der Befehl mit einem Buchstaben, so ist es eine Instruktion, die in einen Maschinenbefehl übersetzt wird (siehe Abschnitt 6). Je nach Befehl folgen etwaige Operanden bzw. Argumente.

Die Operanden eines Befehls sind Register, Adressen, Offsets und Werte. Ein Offset ist eine ganze Zahl (siehe unten, Offsetting), Werte und Adressen werden durch Ausdrücke aus Zahlen und Symbolen mit Operatoren wie in C dargestellt. Folgende Operatoren werden unterstützt:

Unäre Operatoren:
- (Zweierkomplementnegation), ˜(bitweises NOT)
Binäre Operatoren:
(Operatoren mit gleichem Vorrang werden im Code von links nach rechts ausgewertet)
Höchster Vorrang:
* (Multiplikation), / (Division), % (Restbildung), << (Linksschieben), >> (Rechtsschieben)
Mittlerer Vorrang:
| (bitweises inklusives OR), & (bitweises AND), (bitweises exclusives OR), ! (bitweises OR NOT)
Niedriger Vorrang:
+ (Addition), - (Subtraktion), == (Gleichheitsprüfung), <> (Ungleichheitsprüfung), <, <=, >, >= (übrige Vergleichsoperatoren für vorzeichenbehaftete Werte – die Vergleichsoperatoren liefern -1 für erfüllte und 0 für nicht erfüllte Vergleiche)
Niedrigster Vorrang:
&& (Logisches AND), || (Logisches OR, hat einen leicht niedrigeren Vorrang als &&); diese Operatoren liefern 1 für einen erfüllten und 0 für einen nicht erfüllten Ausdruck

Bei der Befehlssyntax unterstützt GAS zwei Varianten: die AT&T-Syntax (default) und die Intel-Syntax. Obwohl die meisten Spezifikationen im Umfeld der Intel-Architektur (z.B. das AMD64 Architecture Programmer’s Manual) die Intel-Syntax verwenden, benutzen wir in diesem Dokument die unter Linux gebräuchlichere AT&T-Syntax, die z.B. auch von GCC generiert wird und sich von der Intel-Syntax in einigen Punkten unterscheidet. In GAS-Programmen kann die Intel-Syntax mit der Direktive .intel_syntax aktiviert werden.

Operandenpräfixe:
Register werden in der AT&T-Syntax mit % gekennzeichnet, Immediate-Werte mit $. Beispiele: %eax, $4. Wenn das $-Präfix weggelassen wird, wird der Wert stattdessen als Speicheradresse interpretiert.
Operandenreihenfolge:
Zuerst kommt der Quelloperand, dann das Ziel. Z.B. bedeutet mov %eax, %ebx eine MOV-Operation von eax nach ebx (in der Intel-Syntax ist es genau umgekehrt!). Im Zweifelsfall findet sich eine gute Zusammenfassung des Intel-Befehlssatz in AT&T-Syntax unter http://docs.sun.com/app/docs/doc/802-1948.
Befehlssuffixe:
GAS erkennt die Operandengröße am Suffix des benutzten Befehls, hier muss b (8-Bit-Byte), w (16-Bit-Word), l (32-Bit-Long) oder q (64-Bit-Quadword) stehen. Strenggenommen wäre die Syntax für eine MOV-Operation von eax nach ebx also movl %eax, %ebx). Wenn GAS die Operandengröße allerdings auf Grund der Registeroperanden erkennen kann, kann das Suffix weggelassen werden.
Offsetting:
Um eine Speicherstelle zu indizieren oder indirekt auf einen Wert zuzugreifen wird das Indexregister oder die Speicheradresse in Klammern hinter dem Offset angegeben. movl 17(%ebp), %eax kopiert also einen Wert von einer Speicherstelle nach eax. Die Quellspeicherstelle befindet sich dabei 17 Bytes hinter der Adresse, die in ebp steht. Siehe dazu auch die Erklärung von ModR/M-Adressierung in Abschnitt 4.
Relative Jumps:
Bei Sprungbefehlen wird ohne besondere Kennzeichnung der Operand als Zieladresse des Sprunges angenommen. Soll ein indirekter Sprung durchgeführt werden, muss die Adresse mit einem ’*’ als Präfix versehen werden.

Beispielcode finden Sie später in dieser Anleitung im Abschnitt 5.3 auf Seite 26.

3 Register

3.1 General-Purpose-Register

Abbildung 1 enthält eine Übersicht über die General-Purpose-Register der AMD64-Architektur. Alle Register sind über verschiedene Namen in verschiedenen Größen ansprechbar. Die Register ah, bh, ch und dh enthalten die oberen 8 Bit des entsprechenden 16-Bit-Registers ax, bx, cx und dx.







64 Bit32 Bit16 Bitobere 8 Bit des 16-Bit-Teilsuntere 8 Bit










rax eax ax ah al
rbx ebx bx bh bl
rcx ecx cx ch cl
rdx edx dx dh dl
rsi esi si sil
rdi edi di dil
rbp ebp bp bpl
rsp esp sp spl
r8 r8d r8w r8b
r9 r9d r9w r9b
r15 r15d r15w r15b






Abbildung 1: General-Purpose-Register

Wird ein 8- oder 16-Bit-Teil eines Registers überschrieben, so werden die übrigen Bits des Registers nicht verändert. Wird jedoch der 32-Bit-Teil des Registers manipuliert, werden automatisch die restlichen 32 Bit des Registers auf 0 gesetzt.

3.2 Spezialregister

Rip ist der Instruktionszeiger, der die Adresse der nächsten auszuführenden Instruktion enthält, das Register rsp wird üblicherweise als Stack-Pointer und rbp als Frame-Pointer (Zeiger in den Activation Record) benutzt. Einige der anderen Register haben ebenfalls Bedeutungen im Rahmen der unter Linux benutzten Aufrufkonventionen; diese werden in Abschnitt 5.1 beschrieben.

Das rflags-Register enthält in den untersten 16 Bit Operations-Flags wie Carry, Parity, Zero oder Sign, in den nächsten 16 Bit System-Flags, die nur von Systemsoftware aus zugreifbar sind. Die oberen 32 Bit des Registers sind reserviert und liefern beim Lesen immer 0. Abbildung 2 enthält eine Übersicht über die verfügbaren Operations-Flags und ihre Bedeutung.

Neben diesen beiden gibt es noch eine Reihe weiterer Spezialregister, die in dieser LVA aber keine Rolle spielen.





FlagName

Bedeutung







CF Carry

Die letzte Integer-Addition, -Subtraktion, oder Compare-Operation ergab einen Übertrag (Carry oder Borrow). Inkrement- und Dekrement-Befehle beeinflussen das Flag nicht, Shift- und Rotate-Befehle schieben hinausgeschobene Bits in das Carry-Flag, logische Operationen löschen das Flag.

PF Parity

Das letzte Resultat bestimmter Operationen hatte eine gerade Anzahl von gesetzten Bits.

AF Auxiliary Carry

Die letzte Binary-Coded-Decimal-Operation ergab ein Carry in Bit 3. Auf BCD-Operationen wird in dieser Anleitung nicht eingegangen.

ZF Zero

Das letzte Resultat einer arithmetischen Operation war 0. Dieses Flag wird auch von den Vergleichs-Instruktionen gesetzt und kann benutzt werden, um zwei Werte auf Gleichheit zu prüfen.

SF Sign

Das letzte Resultat einer arithmetischen Operation war negativ. (Das SF ist auf Grund der benutzten Zweierkomplementdarstellung von Ganzzahlen immer gleich dem höchstwertigen Bit des Resultats.)

DF Direction

Bestimmt die Verarbeitungsrichtung für String-Befehle. Auf String-Befehle wird in dieser Anleitung nicht eingegangen.

OF Overflow

Das Resultat der letzten Signed-Integer-Operation war zu groß, um in den Datentyp zu passen. Dieses Flag ist nach einer DIV-Instruktion und nach Shifts um mehr als ein Bit undefiniert. Logische Operationen löschen das Flag.





Abbildung 2: Operations-Flags

3.3 Medien-Register

Als Erweiterung zur klassischen Intel-x86-Architektur gibt es in der AMD64-Architektur sogenannte Streaming SIMD4 Extensions (SSE, SSE2, und weitere, die von den aktuellen Übungsmaschinen nicht unterstützt werden). Diese enthalten unter anderem Medien-Befehle, die vor allem für Anwendungen aus dem Multimedia- und Wissenschaftsbereich gedacht sind, bei denen viele Einzelwerte aus großen Datenmengen unabhängig voneinander verarbeitet werden müssen. Die Operanden von Medien-Befehle sind 128 Bit große Vektoren, die mehrere zu bearbeitende Werte enthalten, wobei die Elemente eines Vektor-Operanden Ganzzahlen (von 8-Bit-Bytes bis zu 64-Bit-Quadwords) oder Gleitkommawerte sein können. Wir werden uns in dieser Anleitung auf die Ganzzahlverarbeitung konzentrieren.

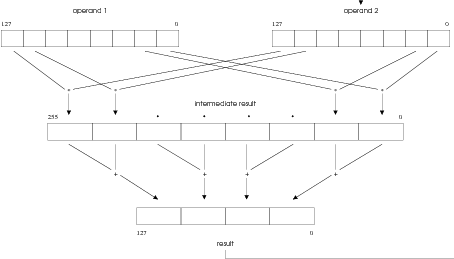

Die meisten der arithmetischen 128-Bit-Instruktionen arbeiten mit zwei Quellregistern, die je einen Vektor aus Operanden enthalten, wobei das zweite Quellregister durch einen Vektor von Ergebniswerten überschrieben wird. Es stehen 16 derartige 128-Bit-Register zur Verfügung, die xmm0 bis xmm15 genannt werden. Zusätzlich gibt es ein Kontroll- und Statusregister mxcsr, das Flags wie Invalid Operation Exception, Zero-Divide Exception oder Overflow Exception enthält.

4 Speichermodell und Adressierung

Die AMD64-Architektur benutzt im 64-Bit-Modus ein flaches Segmentierungsmodell für den virtuellen Speicher. Der gesamte 64-Bit-Speicherraum wird dabei als ein einziger, flacher Adressraum betrachtet. Befehle und Daten werden darin im Little-Endian-Format5 abgelegt und über verschiedene Adressierungsmodi angesprochen:

Bei absoluter Adressierung werden die Adressen direkt als Werte angegeben. Beispiel: movl 0x1234, %eax

Bei RIP-relativer Adressierung werden Adressen als Offsets zum Instruktionszeiger (rip) angegeben. Dies ist sinnvoll für relative Sprünge, aber auch, um positionsunabhängigen Code zu erzeugen: Wird auf Symbole RIP-relativ zugegriffen, kann der Linker den Code in einen beliebigen Speicherbereich verschieben, ohne die Adressen anpassen zu müssen. Beispiel: movl xvar(%rip), %eax.

ModR/M-Adressierung dient dem indirekten Zugriff auf Speicherbereiche, deren Adressen zur Laufzeit berechnet werden. Dabei wird die effektive Adresse aus einer Basisadresse und einem Index, die aus General-Purpose-Registern ausgelesen werden, sowie einem Skalierungsfaktor (1, 2, 4 oder 8) und einem Displacement, die direkt im Code angegeben sind, berechnet. Die Formel für die Adressberechnung lautet: Base + Index*Scale + Displacement, das Ergebnis wird wie eine absolute Adresse behandelt.

In der AT&T-Assembler-Syntax werden derartige Adressen in der Form DISP(BASE, INDEX, SCALE) angegeben, wobei alle vier Werte optional sind – der Default-Wert für SCALE ist 1, für alle anderen Werte ist er 0. Wenn innerhalb der Klammern nur ein Wert mit voranstehendem Komma angegeben wird, wird er als SCALE-Wert interpretiert. Abbildung 3 zeigt einige Beispiele von ModR/M-Adressen.

Daten auf dem Stack werden über den Stack-Pointer rsp adressiert, der von Befehlen wie POP, PUSH, CALL, RET und INT implizit verändert wird.








Ausdruck DISP BASE INDEXSCALE

Bedeutung













-4(%ebp) -4 ebp DefaultDefault

ebp-4

foo(,%eax,4) foo Default eax 4

foo + 4*eax

foo(,1) foo DefaultDefault 1

foo (siehe Text)

-4(%ebp, %eax, 4) -4 ebp eax 4

ebp + 4*eax - 4








Abbildung 3: ModR/M-Adressbeispiele





Register

Verwendungszweck

Sicherung






rax

Temporäres Register, erstes Rückgaberegister

Caller
rbx

Callee-gesichertes Register

Callee
rcx

Argumentregister für das vierte Ganzzahlargument

Caller
rdx

Argumentregister für das dritte Ganzzahlargument, zweites Rückgaberegister

Caller
rsp

Stack-Pointer

Callee (implizit)
rbp

Callee-gesichertes Register, wird als Frame-Pointer benutzt

Callee
rsi

Argumentregister für das zweite Ganzzahlargument

Caller
rdi

Argumentregister für das erste Argument

Caller
r8

Argumentregister für das fünfte Argument

Caller
r9

Argumentregister für das sechste Argument

Caller
r10

Temporäres Register, wird benutzt, um den Static-Chain-Pointer einer Funktion zu übergeben (in dieser Anleitung nicht weiter behandelt)

Caller
r11

Temporäres Register

Caller
r12-r15

Callee-gesicherte Register

Callee
xmm0-xmm1

Argument- und Rückgaberegister für SSE-Werte

Caller
xmm2-xmm7

Argumentregister für SSE-Werte

Caller
xmm8-xmm15

Temporäre Register

Caller




Abbildung 4: AMD64-ABI Aufrufkonventionen

5 Aufrufkonventionen

Um sicherzustellen, dass getrennt kompilierte Programmteile problemlos verlinkt werden können, gibt es für die AMD64-Architektur eine System V Application Binary Interface-Spezifikation6 , die festlegt, welche Konventionen beim Aufruf von Funktionen eingehalten werden sollten. Diese beinhaltet Einschränkungen für die Register, die in den Abschnitten 3.1 und 3.3 beschrieben wurden, und Konventionen für den Stack.

5.1 Register

Die Register rbp, rbx und r12 bis r15 gehören dem aufrufenden Code (Caller). Wenn die aufgerufene Funktion (Callee) die Register verändert, dann muss sie diese zuvor auf dem Stack sichern (z.B. mit dem PUSH-Befehl) und ihre Inhalte vor der Rückkehr zum Caller wiederherstellen (POP), man bezeichnet sie daher als callee-saved Registers. Alle anderen Register gehören dem Callee; der Caller muss also selbst für die Sicherung sorgen, wenn er ihren Inhalt über einen Aufruf hinweg benötigt (caller-saved Registers). Speziell gesichert wird das Register rsp, das üblicherweise beim Funktionsaufruf bzw. im Prolog einer Funktion verändert und nach rbp kopiert und im Epilog bzw. beim Rücksprung wiederhergestellt wird (siehe auch Abschnitt 5.2).

Beim Aufruf einer Funktion werden ganzzahlige Argumente der Reihe nach in rdi, rsi, rdx, rcx, r8 und r9 übergeben. SSE-Werte werden über die Register xmm0 bis xmm7 übergeben. Wenn mehr Argumente übergeben werden sollen als Register zur Verfügung stehen, werden die Argumente von rechts nach links (d.h. letztes Argument an die höchste Adresse7 ) auf den Stack geschrieben.

Wenn eine Funktion ganzzahlige Ergebniswerte liefert, werden diese über die Register rax und rdx an den aufrufenden Code zurückgegeben. SSE-Ergebnisse werden in die Register xmm0 und xmm1 geschrieben.

Abbildung 4 fasst die üblichen Verwendungen der Register zusammen.


PIC

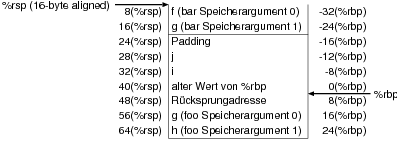

Abbildung 5: Der Stack mit einem Activation Record


5.2 Stack

Unmittelbar vor dem Aufruf einer Funktion C durch die Funktion B (die ihrerseits von A aufgerufen wurde) enthält der Stack normalerweise folgende Daten in einem Activation Record:

  1. Argumente für B (sofern diese nicht per Register übergeben werden). Sie wurden von A auf den Stack gelegt.
  2. Die Rücksprungadresse. Sie wird automatisch von der CALL-Instruktion auf den Stack gelegt.
  3. Ein Feld von Activation-Record-Zeigern, die es ermöglichen, auf lokale Variablen von umgebenden Funktionen zuzugreifen (falls die aufgerufene Funktion eine statisch geschachtelte Funktion ist, darauf wird allerdings in dieser Anleitung nicht näher eingegangen).
  4. Lokale Variablen der Funktion. Sie werden von der Funktion selbst initialisiert.
  5. Eventuell Padding (ungenutzer Platz), das dafür sorgt, dass der Stack Pointer auf 16 Bytes ausgerichtet ist, sobald die Argumente für C auf den Stack gelegt wurden. Da das Padding vom Platz für die Argumente abhängt, kann es für jeden Aufruf anders sein.
  6. Argumente für C, die im Speicher übergeben werden. Sie werden von B auf den Stack gelegt, aber man zählt sie schon zum Activation Record von C.

Der Stack ist an dieser Stelle auf eine 16-Byte-Grenze ausgerichtet (aligned). Abbildung 5 zeigt den Stack der Funktion

int foo(char a, int b, long c, int d, int e, int f, int g, char h)
{
  char i=a+h;
  int j=b+g;
  bar(i,j,b,c,d,e,f,g);
  return i+j;
}

unmittelbar vor dem Aufruf von bar (also nachdem die Argumente bereitgelegt wurden), wobei foo einen Frame Pointer (siehe unten) verwendet.

Das rbp-Register wird häufig als Frame-Pointer benutzt: Es zeigt als Basisadresse auf jenen Bereich auf dem Stack, in dem der aktuelle Code seine lokalen Variablen ablegt (Activation Record). Über positive Offsets zum Frame-Pointer gelangt man an die Argumente, über negative Offsets an die lokalen Variablen. Üblicherweise enthält jede Funktion zur Initialisierung des Frame-Pointers und gleichzeitigen Sicherung von rsp einen Prolog, der wie folgt aussieht:

push %rbp       # rbp sichern
mov %rsp, %rbp  # neuen rbp setzen und rsp sichern
sub ..., %rsp   # Platz für lokale Variablen am Stack reservieren

(Manchmal wird stattdessen auch der ENTER-Befehl benutzt, der eine äquivalente Funktionalität zu diesem Codeblock bietet.)

Am Ende einer Funktion steht normalerweise ein Epilog, der die vom Prolog vorgenommenen Änderungen rückgängig macht und die Kontrolle an die aufrufende Funktion zurückgibt. Der LEAVE-Befehl wird benutzt, um den Stack aufzuräumen (d.h. rsp wieder auf den Wert des Frame-Pointers zu setzen und rbp vom Stack zu holen), mit RET wird dann zur Rücksprungadresse gesprungen (und die Adresse vom Stack entfernt).

leave           # rsp auf rbp setzen, rbp wiederherstellen
ret             # Rücksprung

(LEAVE ist äquivalent zu mov %rbp, %rsp und pop %rbp.)

Variante ohne Frame-Pointer Um Instruktionen zu sparen kann der Stack-Pointer auch direkt benutzt werden, wenn auf den Activation Record zugegriffen wird. Dabei wird rbp als normales (Callee-gesichertes) Register benutzt, und die Funktion muss manuell sicherstellen, dass rsp beim Rücksprung aus der Funktion wieder den ursprünglichen Wert enthält.

5.3 Beispielprogramm

Das folgende C-Beispielprogramm zeigt die Anwendung der Aufrufkonventionen:

long xvar;
extern long callee(long,long,long);

long caller() {
  long i = xvar;
  return i + callee(-1, -2, -3);
}

Hier liest eine Funktion caller einen globalen Wert xvar in eine lokale Variable i ein, ruft eine zweite Funktion callee mit drei Argumenten auf, addiert den Wert von i zum Ergebnis von callee und retourniert die Summe als ihren eigenen Rückgabewert.

Hier ein Auszug aus dem mittels gcc -S generierten Assembler-Code mit Kommentaren:

        .text                     # Programmbereich aktivieren
.globl caller                     # caller als externes Symbol definieren
        .type   caller, @function # caller als Funktion deklarieren
caller:                           # Aufrufstelle für caller

# Funktions-Prolog
.LFB3:
        pushq   %rbp              # Frame Pointer auf dem Stack sichern
.LCFI0:
        movq    %rsp, %rbp        # neuen Frame Pointer setzen
.LCFI1:
        subq    $16, %rsp         # Platz für lokale Variablen reservieren

# Eigentliche Funktion
.LCFI2:
        movq    xvar(%rip), %rax  # Inhalt von xvar rip-relativ in rax
                                  # kopieren
        movq    %rax, -8(%rbp)    # rax als lokale Variable i speichern
        movq    $-3, %rdx         # drittes Argument (3) in edx laden
        movq    $-2, %rsi         # zweites Argument (2) in esi laden
        movq    $-1, %rdi         # erstes Argument (1) in edi laden
        call    callee            # callee aufrufen
        addq    -8(%rbp), %rax    # Inhalt von lokaler Variablen i zu rax
                                  # (Rückgabewert von callee) dazuzählen,
                                  # Resultat in rax speichern

# Funktions-Epilog
        leave                     # Activation Record der Funktion entfernen
        ret                       # Rückkehr von call

6 Befehlssatz

In diesem Abschnitt werden einige Befehle aus dem Befehlssatz der AMD64-Architektur vorgestellt. Der GNU-Assembler benutzt in den meisten Fällen dieselben Mnemonics für die Befehle wie die AMD64-Architekturspezifikation. Bitte beachten Sie aber, dass die Befehle – wie in Abschnitt 2 beschrieben – eventuell durch Suffixe ergänzt werden müssen, um die Größe der Operanden zu definieren, sofern der Assembler sie nicht erkennen kann.

Alle Befehle der AMD64-Architektur finden Sie in den Architekturhandbüchern der Hersteller8 ).

6.1 Datentransferoperationen

Diese Befehle kopieren Daten zwischen Registern und dem Arbeitsspeicher.

6.1.1 Move

Move-Operationen kopieren Byte-, Word-, Long- und Quadword-Werte von Registern, Speicheradressen oder im Code angegebenen Werten zu Registern oder Speicheradressen.

mov source, dest
movsx source, dest   # Move mit Sign Extension
movzx source, dest   # Move mit Zero Extension

Source und destination müssen für MOV die gleiche Größe haben, MOVSX und MOVZX können kleinere Werte zu größeren Werten kopieren und füllen die restlichen Bits entweder mit Nullen auf (Zero Extension) oder stellen sicher, dass das Vorzeichen erhalten bleibt (Sign Extension). Im Gegensatz zu anderen Operationen benötigen MOVSX und MOVZX zwei Größenangaben, wenn der Assembler die Operandengrößen nicht selbst eruieren kann. In der Syntax lässt man dann das X weg und hängt zwei Suffixes an: das erste gibt die Größe des Quelloperanden, das zweite die des Zieloperanden an. (MOVSBW bedeutet beispielsweise eine Move-Operation mit Sign-Extension von einem 8-Bit-Operanden zu einem 16-Bit-Ziel.)

Source und destination können bei MOV-Operationen (was für die meisten Befehle gilt) nicht beide gleichzeitig Speicheradressen sein.

Anstelle von mov $0, reg wird häufig die Anweisung xor reg, reg benutzt, da dies in manchen Fällen effizienter sein kann.

6.1.2 Conditional Move

Conditional-Move-Operationen sind äquivalent zu normalen Move-Operationen, werden aber nur ausgeführt, wenn ein bestimmtes Bit des rflags-Registers gesetzt ist. In vielen Fällen ist diese Art von Move-Operation effizienter als eine äquivalente Formulierung des Programms mit Hilfe von Jumps.

cmovCC source, dest

Die entsprechenden Flags werden z.B. über Vergleichs- und Test-Instruktionen gesetzt (siehe Abschnitt 6.5). Abbildung 6 listet die möglichen Flag-Kürzel für CC auf.





Flag-KürzelFlag Bedeutung






o OF = 1 Overflow
no OF = 0 No overflow
b, c, nae CF = 1 Below, carry, not above or equal (unsigned)
ae, nb, nc CF = 0 Above or equal, not below, no carry (unsigned)
e, z ZF = 1 Equal, zero
ne, nz ZF = 0 Not equal, not zero
be, na CF = 1 oder ZF = 1 Below or equal, not above (unsigned)
a, nbe CF = 0 und ZF = 0 Above, not below or equal (unsigned)
s SF = 1 Sign
ns SF = 0 No sign
p, pe PF = 1 Parity, parity even
np, po PF = 0 No parity, parity odd
l, nge SF <> OF Less, not greater or equal (signed)
ge, nl SF = OF Greater or equal, not less (signed)
le, ng ZF = 1 oder SF <> OFLess or equal, not greater (signed)
g, nle ZF = 0 und SF = OF Greater, not less or equal (signed)




Abbildung 6: CMOV-Instruktionen

6.1.3 Stack-Operationen

Üblicherweise existiert für jede Funktion oder Prozedur ein Activation Record in einem dafür reservierten Speicherbereich – dem Stack. Die Funktion legt darin lokale Variablen ab, kann mit seiner Hilfe Registerinhalte sichern und Parameter für aufgerufene Funktionen übergeben (siehe Abschnitt 5.2). Die Stack-Befehle dienen der einfacheren Manipulation des Stacks, auf dessen aktuelle Spitze immer der Stack-Pointer rsp zeigt.

Die PUSH-Operation legt einen Byte-, Word-, Long- oder Quadword-Wert aus einem Register, von einer Speicheradresse oder aus dem Code auf den Stack, POP liest einen Wert vom Stack in ein Register oder einen Speicherbereich aus. ENTER erzeugt einen neuen Stack-Frame für eine Prozedur oder Funktion, LEAVE entfernt den Activation Record einer Prozedur, wie in Abschnitt 5.2 beschrieben.

push source
pop dest
enter size, depth
leave

PUSH und POP passen rsp entsprechend um 2, 4, oder 8 Bytes an, so dass der Stack-Pointer nach der Operation auf die neue Spitze des Stacks zeigt.

Der depth-Parameter (ein Wert aus dem Intervall 0-31) für ENTER gibt an, wieviele Activation-Record-Zeiger von der aufrufenden Prozedur kopiert werden sollen, um eine geschachtelte Funktion zu realisieren, der Wert size bestimmt, wieviele Bytes (z.B. für lokale Variablen der Prozedur) auf dem Stack allokiert werden. ENTER mit einer Schachtelungstiefe von Null entspricht der Codesequenz push rbp; mov %rsp, %rbp; sub …, %rsp aus Abschnitt 5.2. LEAVE ist äquivalent zur dort angegebenen Codesequenz mov %rbp, %rsp; pop %rbp.

6.2 Adressladen

Die LEA-Instruktion berechnet und lädt die effektive Adresse einer Speicherstelle und legt diese in ein General-Purpose-Register.

lea source, destination

LEA ist ähnlich zum MOV-Befehl, der benutzt werden kann, um Daten von einer Speicheradresse in ein Register zu kopieren, aber anstatt den Inhalt des angegebenen Speicherbereichs zu laden, lädt LEA die Adresse.

Im einfachsten Fall kann LEA durch MOV ersetzt werden, z.B. ist der Befehl lea (%ebx), %eax gleichbedeutend mit mov %ebx, %eax. Mit LEA kann jedoch jeder beliebige Adressausdruck ausgewertet werden, z.B. lea (%edi,%ebx,1), %eax, was nicht durch ein MOV nachgebildet werden kann.

LEA kann auch in begrenztem Maß dazu eingesetzt werden, um Multiplikationen nachzubilden, indem ModR/M-Adressierung benutzt wird (z.B. multipliziert lea (%ebx,%ebx,8), %eax den Wert von ebx mit Neun und speichert das Ergebnis in eax).

6.3 Arithmetische Operationen

Arithmetische Befehle werden benutzt, um Grundrechenoperationen auf Ganzzahlen durchzuführen.

6.3.1 Addition und Subtraktion

ADD addiert zwei ganzzahlige Operanden und setzt die entsprechenden Bits des rflags-Registers (OF, SF, ZF, AF, CF, PF). Wenn man ein Wert zu einem Operanden mit höherer Bitbreite addiert, so wird der kleinere Wert zunächst mit Sign-Extension auf die größere Bitbreite erweitert. SUB subtrahiert zwei ganzzahlige Operanden. ADC und SBB sind äquivalent zu ADD und SUB, addieren bzw. subtrahieren aber zusätzlich Eins zum/vom Resultat, wenn das Carry-Flag gesetzt ist. NEG führt eine arithmetische Negation durch (d.h. es subtrahiert den Operanden von Null, dreht also das Vorzeichen um).

add source, source_dest
sub source, source_dest
adc source, source_dest   # Add mit Carry
sbb source, source_dest   # Sub mit Carry (Borrow)
neg source_dest

SUB und SBB subtrahieren den ersten vom zweiten Operanden und speichen das Ergebnis im zweiten Operanden (source_dest = source_dest - source).

6.3.2 Multiplikation und Division

MUL und DIV führen vorzeichenlose, IMUL und IDIV vorzeichenbehaftete Multiplikation und Division von Ganzzahlen durch. Bei einer Multiplikation kann die Bitbreite des Operationsergebnisses doppelt so groß sein wie die der Quelloperanden.

mul factor
imul factor
imul factor, multiplicand_product
imul factor, multiplicand, product
div divisor
idiv divisor

MUL erwartet einen Operanden (je nach Größe) in al, ax, eax oder rax und legt das Ergebnis in ax, dx:ax, edx:eax oder rdx:rax ab.

IMUL verhält sich in der einargumentigen Form wie MUL, kann jedoch auch zwei oder drei Argumente nehmen. (Siehe dazu auch ::Machine-Dependencies::i386-Dependent::i386-Notes in der GAS-Dokumentation.)

DIV und IDIV erwarten den Dividenden in ah:al, dx:ax, edx:eax oder rdx:rax. Der Quotient wird in al, ax, eax oder rax gespeichert, der Rest steht in ah oder im entsprechenden dx-Register. Division ist die langsamste aller Ganzzahloperationen.

6.3.3 Inkrement und Dekrement

INC und DEC erhöhen bzw. verringern den Inhalt eines Registers oder einer Speicherstelle um 1.

inc source_dest
dec source_dest

INC und DEC verhalten sich genau wie ADD und SUB mit Eins als erstem Argument, verändern aber das Carry-Flag nicht.

6.4 Rotate und Shift

Diese Befehle führen zyklische Rotation oder nichtzyklische Schiebeoperationen um eine bestimmte Anzahl (Count) von Bits durch. Der Count kann ein 8-bit-Wert oder der Inhalt des cl-Registers sein. (Ein Rotate oder Verschieben um N Bits entspricht einem N-maligen Rotieren oder Verschieben um ein Bit, die Werte von CF und OF sind danach jedoch nicht definiert.)

rcl count, source_dest   # Rotate through Carry left
rcr count, source_dest   # Rotate through Carry right
rol count, source_dest   # Rotate left
ror count, source_dest   # Rotate right

sal count, source_dest   # Shift arithmetic left (signed)
sar count, source_dest   # Shift arithmetic right (signed)
shl count, source_dest   # Shift left (unsigned)
shr count, source_dest   # Shift right (unsigned)
shld count, source, source_dest   # Shift left double (unsigned)
shrd count, source, source_dest   # Shift right double (unsigned)

RCL und RCR rotieren den Operanden durch das Carry, d.h. ein hinausrotiertes Bit wird ins Carry geschrieben und der Wert des Carry-Flags wird am anderen Ende des Werts hineinrotiert. Auch ROL und ROR verändern das Carry-Flag auf das zuletzt hinausrotierten Bits, rotieren das Bit aber sofort wieder hinein, d.h. der vorherige Wert des Carry-Flags geht verloren. Das Overflow-Flag zeigt nach ROL- und ROR-Operationen um ein Bit an, ob sich durch die Rotation das Vorzeichenbit des Operanden verändert hat.

SHL und SAL können als effizienter Ersatz für eine Multiplikationsoperation mit Zwei (bzw. Potenzen davon), SHR und SAR statt einer Division durch Zwei benutzt werden. (Das Ergebnis von SAR unterscheidet sich bei negativem Operanden allerdings in der Rundung vom Ergebnis von IDIV.) SAR konserviert das Vorzeichen des Operanden bei der Schiebeoperation, d.h. es werden bei negativen Werten Einsen und bei positiven Werten Nullen von links hereingeschoben, SHR schiebt immer Nullen herein. Alle Shift-Operationen schieben das hinausgeschobene Bit ins Carry-Flag.

SHLD und SHRD führen Schiebeoperationen mit doppelter Länge durch, d.h. count Bits des source-Werts werden (statt Nullen) in den source_dest-Wert hineingeschoben.

6.5 Vergleichen und Testen

CMP subtrahiert analog zu SUB den Wert des ersten Operanden von dem des zweiten, überschreibt diesen jedoch nicht. Der einzige Effekt der Operation ist daher das Setzen der Flags (CF, SF, ZF, AF, CF, PF). TEST führt eine logische AND-Operation mit den beiden Operanden aus (analog zur AND-Instruktion), überschreibt jedoch ebenfalls keinen der beiden Operanden, sondern setzt nur die entsprechenden Flags (SF, ZF und PF; OF und CF werden gelöscht). TEST wird üblicherweise benutzt, um bestimmte oder alle Bits eines Operanden auf 0 zu überprüfen.

BT kopiert das im ersten Operanden (Wert oder Register) angegebene Bit des zweiten Operanden (Register oder Speicheradresse) in das Carry-Flag. BTC invertiert danach das gelesene Bit im Operanden, BTS setzt es auf Eins, BTR auf Null.

Die SET-Operationen setzen den Wert ihres Byte-Operanden (Register oder Speicheradresse) nach Prüfen eines Flags auf Null oder Eins.

cmp source, source
test source, source
bt index, source
btc index, source_dest
bts index, source_dest
btr index, source_dest
setCC dest

Die für CC einsetzbaren Flag-Kürzel sind dieselben wie bei den CMOV-Instruktionen (siehe Abbildung 6).

6.6 Logische Operationen

AND, OR und XOR führen die bekannten logischen Operationen bitweise auf ihren Operanden (Werte, Register oder Speicheradresse) aus. Sie setzen dabei die entsprechenden Flags (ZF, SF und PF, CF und OF werden gelöscht) und überschreiben ihren zweiten Operanden (Register oder Speicheradresse). NOT invertiert den Wert des Operanden und überschreibt diesen, ohne Flags zu verändern.

and source, source_dest
or source, source_dest
xor source, source_dest
not source_dest

AND und OR können benutzt werden, um auf Null, Vorzeichen und Parität zu prüfen, indem beide Operanden dasselbe Register enthalten. Wenn XOR dasselbe Register in beiden Operanden erhält, wird das Register auf Null gesetzt.

6.7 Kontrolltransfer

6.7.1 Jumps und Loops

JMP führt einen unbedingten Sprung zur angegebenen Adresse durch. Die Adresse kann relativ zum Instruktionszeiger rip oder indirekt in einem Register oder per Speicheradresse angegeben werden. Für relative Sprünge werden im Assemblercode normalerweise Labels als Sprungziele notiert, woraus bei der Assemblierung automatisch Offsets zu rip berechnet werden.

Die J-Instruktionen führen bedingte Sprünge auf Basis von Flag-Werten aus und sind immer relativ. JCXZ, JECXZ und JRCXZ sind bedingte Sprungbefehle, die aber nicht ein Flag prüfen, sondern zu einem Sprung führen, wenn das Register cx, ecx bzw. rcx den Wert 0 enthält.

Die LOOP-Befehle dekrementieren den Inhalt des cx-, ecx- oder rcx-Registers ohne ein Flag zu verändern und führen dann einen bedingten Sprung aus, wenn ihre Schleifenbedingung erfüllt ist. Die Bedingung für LOOP selbst ist erfüllt, wenn das Register nach dem Dekrementieren einen anderen Wert als Null enthält. Für LOOPE und LOOPZ ist die Bedingung erfüllt, wenn außerdem noch das Zero-Flag gesetzt ist, für LOOPNE und LOOPNZ muss das Zero-Flag (zusätzlich zur Bedingung von LOOP) gelöscht sein.

jmp label; jmp *address
jCC label
jcxz label; jecxz label; jrcxz label
loop label
loope label; loopne label
loopnz label; loopz label

Die für CC einsetzbaren Flag-Kürzel sind dieselben wie für die CMOV-Instruktionen (siehe Abbildung 6).

6.7.2 Prozeduraufrufe

Der CALL-Befehl dient zum Aufruf einer Prozedur. Er ist äquivalent zum JMP-Befehl, legt aber vor dem Sprung die Adresse des nächsten Befehls als Rücksprungadresse auf den Stack. RET holt diese Adresse später wieder vom Stack und führt den Rücksprung aus. Beide Befehle verändern dabei natürlich den Stack-Pointer rsp. RET kann als optionales Argument eine Bytezahl übernehmen, das angibt, wieviel nach dem Entfernen der Rücksprungadresse von rsp abgezogen werden soll (z.B. um übergebene Parameter vom Stack zu entfernen).

call label
call *address
ret
ret size

6.8 Flags

Zur Verwaltung des rflags-Registers gibt es eine ganze Reihe an Assembler-Befehlen: PUSHF, PUSHFD und PUSHFQ sowie POPF, POPFD und POPFQ dienen der Sicherung der Flags (flags, eflags bzw. rflags) auf dem Stack und der Wiederherstellung früher gesicherter Flags. Dabei wird natürlich der Stack-Pointer angepasst. Flags die nicht verändert werden können oder dürfen werden dabei nicht manipuliert.

CLC, CMC und STC dienen dem Löschen, Invertieren und Setzen des Carry-Flags. Dies ist z.B. nötig, bevor eine Shift- oder Rotate-Operation gestartet wird, die einen bestimmten Carry-Wert benötigt.

LAHF lädt das unterste Byte des rflags-Registers (dieses enthält CF, PF, AF, ZF und SF) in das ah-Register, SAHF setzt dieses Byte auf den Wert in ah.

STI und CLI setzen und löschen das Interrupt-Flag. Wenn dieses gelöscht ist, werden keine externen Interrupts behandelt. Darauf wird in dieser Anleitung nicht weiter eingegangen, es ist vor allem für die Systemprogrammierung relevant.

pushf; pushfd; pushfq
popf; popfd; popfq
clc   # clear carry
cnc   # complement carry
stc   # set carry
lahf  # load status flags into ah
sahf  # store ah into flags
sti   # set interrupt flag
cli   # clear interrupt flag

6.9 No Operation

Der NOP-Befehl tut nichts (außer Platz zu verbrauchen und den Instruktionszeiger zu erhöhen).

nop

6.10 Befehlssatzübersicht

Die folgende Abbildung enthält eine Übersicht über die wichtigsten Ganzzahlbefehle der AMD64-Architektur, ihre Semantik und Argumente. Abkürzungen: R…Register, I…Immediate-Wert, M…Memory, D…Displacement-Wert bzw. Sprungziel. X:Y steht für einen doppeltlangen Wert, wobei X die höherwertigen und Y die niederwertigen bits stellt.





Abkürzung
Argumente
Bedeutung




adc src, src_dest

R, R/M
R/M, R
I, R/M

add with carry

src_dest = src_dest + src + CF

add src, src_dest

R, R/M
R/M, R
I, R/M

arithmetic add

src_dest = src_dest + src

and src, src_dest

R, R/M
R/M, R
I, R/M

bitwise and

src_dest = src_dest and src

bt index, src

R, R/M
I, R/M

bit test

CF = src[index]

btc index, src

R, R/M
I, R/M

bit test and complement

CF = src[index]
src[index] = not(src[index])

btr index, src

R, R/M
I, R/M

bit test and reset

CF = src[index]
src[index] = 0

bts index, src

R, R/M
I, R/M

bit test and set

CF = src[index]
src[index] = 1

clc

clear carry

CF = 0

cli

clear interrupt flag

cmovCC src, dest

R/M, R

conditional move

if CC then dest = src

cmp src1, src2

R, R/M
R/M, R
I, R/M

compare

src2 - src1 (setzt nut Flags)

cnc

complement carry

CF = not(CF)

dec src_dest

R/M

decrement

src_dest = src_dest - 1

div divisor

R/M

divide

rax = rdx:rax/divisor, rdx = Rest
(und Varianten)

enter size, depth

I, I

enter function,
erzeugt Activation Record

idiv divisor

R/M

signed divide

rax = rdx:rax/divisor, rdx = Rest
(und Varianten)

imul factor

R/M

signed multiply

rdx:rax = rax * factor
(und Varianten)

imul factor, src_dest

R/M, R

signed multiply

src_dest = src_dest * factor

imul factor, src, dest

I, R/M, R

signed multiply

dest = src * factor

inc src_dest

R/M

increment

src_dest = src_dest + 1

jCC label

D

conditional jump

if CC then
jump to label

jcxz label

D

jump if cx zero

if cx == 0 then
jump to label

jecxz label

D

jump if ecx zero

if ecx == 0 then
jump to label

jmp label

D

jump relative

jump to label

jmp* address

R/M

jump indirect

jump to address

jrcxz label

D

jump if rcx zero

if rcx == 0 then
jump to label

lahf

load status flags into ah

ah = low_byte_of(flags)

lea src, dest

R/M, R

load effective address

dest = address_of(src)

leave

leave function,
entfernt einen Activation Record

loop label

D

loop if cx
(und Varianten)

cx = cx - 1
if cx != 0 then
jump to label
(und Varianten)

loope label

D

loop if cx and equal
(und Varianten)

cx = cx - 1
if cx != 0 and ZF then
jump to label
(und Varianten)

loopne label

D

loop if cx and not equal
(und Varianten)

cx = cx - 1
if cx != 0 and not(ZF) then
jump to label
(und Varianten)

loopnz label

D

loop if cx and not zero
(und Varianten)

cx = cx - 1
if cx != 0 and not(ZF) then
jump to label
(und Varianten)

loopz label

D

loop if cx and zero
(und Varianten)

cx = cx - 1
if cx != 0 and ZF then
jump to label
(und Varianten)

mov src, dest

R, R/M
R/M, R
I, R/M

move

dest = src

movsx src, dest

R/M, R

move with sign extension

dest = sign_extend(src)

movzx src, dest

R/M, R

move with zero extension

dest = zero_extend(src)

mul factor

R/M

multiply

rdx:rax = rax * factor
(und Varianten)

nop

no operation

not src_dest

R/M

bitwise not

src_dest = not(src_dest)

or src, src_dest

R, R/M
R/M, R
I, R/M

bitwise or

src_dest = src_dest or src

pop dest

R/M

pop from stack

popf

pop flags from stack

pop value of flags register

popfd

pop flags from stack

pop value of eflags register

popfq

pop flags from stack

pop value of rflags register

push src

R/M

push onto stack

pushf

push flags onto stack

push value of flags register

pushfd

push flags onto stack

push value of eflags register

pushfq

push flags onto stack

push value of rflags register

rcl count, src_dest

I, R/M
%cl, R/M

rotate through carry left

src_dest = rol(src_dest, count, CF)

rcr count, src_dest

I, R/M
%cl, R/M

rotate through carry right

src_dest = ror(src_dest, count, CF)

rol count, src_dest

I, R/M
%cl, R/M

rotate left

src_dest = rol(src_dest, count)

ror count, src_dest

I, R/M
%cl, R/M

rotate right

src_dest = ror(src_dest, count)

sahf

store ah into flags

low_byte_of(flags) = ah

sal count, src_dest

I, R/M
%cl, R/M

shift arithmetic left

src_dest = src_dest << count

sar count, src_dest

I, R/M
%cl, R/M

shift arithmetic right (signed)

src_dest = src_dest >> count (signed)

sbb src, src_dest

R, R/M
R/M, R
I, R/M

sub with borrow

src_dest = src_dest - src - CF

setCC dest

R/M

set to flag value

dest = CC

shl count, src_dest

I, R/M
%cl, R/M

shift left

src_dest = src_dest << count

shld count, src, src_dest

I, R, R/M
%cl, R, R/M

shift left double

src_dest = src_dest:src << count

shr count, src_dest

I, R/M
%cl, R/M

shift right (unsigned)

src_dest = src_dest >> count (unsigned)

shrd count, src, src_dest

I, R, R/M
%cl, R, R/M

shift right double (unsigned)

src_dest = src:src_dest >> count (unsigned)

stc

set carry

CF = 1

sti

set interrupt flag

sub src, src_dest

R, R/M
R/M, R
I, R/M

arithmetic subtract

src_dest = src_dest - src

test src1, src2

R, R/M
R/M, R
I, R/M

test

src2 and src1 (setzt nur Flags)

xor src, src_dest

R, R/M
R/M, R
I, R/M

bitwise xor

src_dest = src_dest xor src





Tabelle 1: Wichtige Ganzzahlinstruktionen der AMD64-Architektur.

7 128-Bit-Medienbefehle

Als Zusatz zur ursprünglichen Intel-x86-Architektur wurden schon bei früheren Erweiterungen SIMD-Befehle (Single Instruction Multiple Data) hinzugefügt, die auch in der AMD64-Architektur vorhanden sind. Diese dienen zur gleichzeitigen Bearbeitung eines ganzen Vektors von Operanden mit einem einzigen Befehl, wie es zum Beispiel für wissenschaftliche und Multimedia-Anwendungen sinnvoll sein kann. Diese Anleitung stellt einige Ganzzahlbefehle aus diesen Befehlssatzerweiterungen kurz vor, die auf den in Abschnitt 3.3 vorgestellten Registern operieren.

7.1 Datentransferoperationen

MOV-Operationen transferieren Daten zwischen xmm-Registern, General-Purpose-Registern und Speicherbereichen. Abbildung 7 beschreibt die verschiedenen Move-Befehle, darin stehen G für General-Purpose-Register, X für xmm-Register und M für eine Speicheradresse. ZE steht für Zero-Extension, d.h. die nicht vom Transfer betroffenen Bits des Zieloperanden werden mit Nullen aufgefüllt. (Die Argumentreihenfolge ist identisch mit der von Ganzzahl-MOV-Operationen, d.h. Zieloperand zuletzt).






InstruktionOperandengröße

Operanden

Anmerkung









MOVD 32 oder 64 Bit

G,M X(ZE) oder X G,M

Bearbeitet die unteren 32 oder 64 Bits des xmm-Registers.

MOVQ 64 Bit

M X(ZE) oder X M oder X X

Bearbeitet die unteren 64 Bits des xmm-Registers.

MOVDQA 128 Bit

M X oder X M oder X X

Speicheradressen müssen 128-bit-aligned sein.

MOVDQU 128 Bit

M X oder X M oder X X

Wie MOVDQA, aber Speicheradressen können unaligned sein.






Abbildung 7: 128-Bit-Move-Befehle

7.2 Auspackoperationen

Eine häufige Anwendung von Medieninstruktionen ist das Extrahieren von gepackten Daten. Zum Beispiel ist es häufig nötig, aus Vektoren zusammengesetzter RGB-Farbwerte einzeln alle R-, alle G- und alle B-Werte zu extrahieren.

Für solche Auspackoperationen bietet die AMD64-Architektur die 128-Bit-PUNPCK-Befehle. Jede dieser Operationen nimmt zwei Operanden: ein xmm-Register oder eine Speicheradresse als ersten Quellvektor und ein xmm-Register als zweiten Quell- und Zielvektor. Die Instruktionen gehen die beiden Vektoren Element für Element durch, und schreiben die Elemente abwechselnd (interleaved, d.h. jeweils zuerst ein Element aus dem zweiten, dann eines aus dem ersten Vektor) in den Zielvektor. Damit alle Elemente in den Zielvektor passen, betrachten die Befehle jeweils nur die obere oder untere Hälfte (höherwertiges oder niederwertiges Quadword) der Quellvektoren.

Abbildung 8 illustiert dies anhand der PUNPCKLWD-Instruktion, Abbildung 9 zeigt eine Liste der verschiedenen Auspackmöglichkeiten.


PIC

Abbildung 8: Illustration der Auspackoperation PUNPCKLWD (nach: AMD64 Architecture Programmer’s Manual)






InstruktionElementgrößeEntpackte Elemente






PUNPCKHBW 8 Bit Höherwertiges Quadword
PUNPCKHWD 16 Bit Höherwertiges Quadword
PUNPCKHDQ 32 Bit Höherwertiges Quadword
PUNPCKHQDQ 64 Bit Höherwertiges Quadword
PUNPCKLBW 8 Bit Niederwertiges Quadword
PUNPCKLWD 16 Bit Niederwertiges Quadword
PUNPCKLDQ 32 Bit Niederwertiges Quadword
PUNPCKLQDQ 64 Bit Niederwertiges Quadword




Abbildung 9: 128-Bit-Auspack-Befehle

7.3 Rechen- und Vergleichs-Befehle

Für die Abwicklung der Grundrechenarten und Schiebeoperationen gibt es 128-Bit-Vektorbefehle, deren Funktionalität im Wesentlichen jener der in Abschnitt 6 beschriebenen arithmetischen und Shift-Instruktionen entspricht, nur dass die Vektorbefehle auf den einzelnen Elementen zweier Vektoren arbeiten (und zwar wird immer ein Element des einen Vektors mit dem entsprechenden Element des anderen Vektors kombiniert) und die Ergebnisse wieder in die entsprechenden Elemente in einem Vektor speichern. Der Quell-Operand kann dabei im Speicher liegen, wobei die Adresse des Vektors auf 16 Bytes (128 bits) ausgerichtet sein muss. Der andere Operand ist immer ein xmm-Register.

Die Vektorbefehle beeinflussen die in Abschnitt 3.1 vorgestellten Flags nicht. Die Vergleichsbefehle liefern als Resultat wieder einen Vektor, wobei das entsprechende Element 0 ist, wenn das Ergebnis falsch ist, und alle Bits gesetzt hat, wenn das Ergebnis wahr ist. Mit PMOVMSKB xmm, reg32 kann man die 16 höchstwertigen Bits der einzelnen Bytes eines XMM-Registers in ein General-Purpose-Register übertragen (als mit 0en aufgefüllter 16-Bit-Wert), sodass man in weiterer Folge z.B. Schleifen steuern kann.

Die Funktionalität des Befehls PMADDW ist etwas anders: PMADDW multipliziert die 16-Bit-Elemente des einen Vektors mit jenen des zweiten Vektors und addiert die Resultate (siehe Abbildung 10). Durch eine Kombination mit PADDD kann diese Instruktion benutzt werden, um effizient Skalarprodukte zu berechnen. Abbildung 11 gibt eine Übersicht über die arithmetischen und Shift-Vektorbefehle.


PIC

Abbildung 10: Illustration der Operation PMADDW (nach: AMD64 Architecture Programmer’s Manual)






Instruktion

Elementgröße

Operation







PADDB, PADDW, PADDD, PADDQ

8/16/32/64 Bit

Einfache Addition (Overflows werden ignoriert)

PADDSB, PADDSW, PADDUSB, PADDUSW

8/16/32/64 Bit

Addition mit Sättigung (Overflows führen zum größten oder kleinsten darstellbaren Wert)

PSUBB, PSUBW, PSUBD, PSUBQ

8/16/32/64 Bit

Einfache Subtraktion

PSUBSB, PSUBSW

8/16 Bit

Subtraktion mit Sättigung

PSUBUSB, PSUBUSW

8/16 Bit

Subtraktion unsigned mit Sättigung

PMULHW

16 Bit

Multipliziert signed 16-Bit-Elemente miteinander und schreibt die oberen 16 Bit des 32-Bit-Ergebnisses in das Zielelement

PMULLW

16 Bit

Wie PMULHW, schreibt aber die unteren 16 Bit

PMULHUW

16 Bit

Wie PMULHW, aber mit vorzeichenlosen (unsigned) Werten

PMADDWD

16 Bit

Multiplikation mit Addition (siehe Text)

PSLLW, PSLLD, PSLLQ

16/32/64 Bit

Logisches Linksschieben

PSRLW, PSRLD, PSRLQ

16/32/64 Bit

Logisches Rechtsschieben

PSLLDQ, PSRLDQ

128 Bit

Logisches Links-/Rechtsschieben, jedoch ist das erste Argument (count) die Anzahl der zu schiebenden Bytes, nicht Bits

PSRAW, PSRAD

16/32 Bit

Arithmetisches Rechtsschieben, d.h. Rechtsschieben, wobei das Sign-Bit erhalten bleibt

PMAXSW, PMINSW

16 Bit

Maximum/Minimum (signed)

PMAXUB, PMINUB

8 Bit

Maximum/Minimum (unsigned)

PCMPEQB, PCMPEQW, PCMPEQD

8/16/32 Bit

Gleichheit

PCMPGTB, PCMPGTW, PCMPGTD

8/16/32 Bit

Größer als (signed)





Abbildung 11: 128-Bit-Arithmetik- und Schiebebefehle

8 Assemblerdirektiven

Der GNU-Assembler stellt eine Reihe von Assembleranweisungen zur Verügung, von denen einige hier beschrieben werden. Einige der Anweisungen sind nur deshalb in der Liste, weil Sie vom GCC-Compiler erzeugt werden. Genauere Informationen und eine vollständige Liste finden Sie in der Assembler-Dokumentation unter ::Pseudo Ops.

.align Zahl

Sorgt dafür, dass die folgenden Befehle und Daten so angeordnet werden, dass ihre Adressen an bestimmten Speichergrenzen ausgerichtet (aligned) werden. Das Verhalten dieser Direktive ist unterschiedlich, je nachdem welches Binärformat generiert werden soll: Beim ELF-Format gibt das Argument das Alignment in Bytes an. .align 8 bedeutet beispielsweise, dass die Adressen Vielfache von Acht sein und alle dazwischenliegenden unbenutzen Bytes auf Null (oder NOP-Instruktionen, je nach System und Speicherbereich) aufgefüllt werden sollen. Beim a.out-Format gibt die Zahl hingegen die Anzahl der unteren Adressbits an, die Null sein müssen. Damit wäre .align 3 die der oberen Direktive entsprechende Anweisung.

.ascii Text

Speichert einen in doppelte Hochkommata eingeschlossenen Text ab.

.asciiz Text

Speichert einen in doppelte Hochkommata eingeschlossenen Text ab und schließt ihn mit Null ab.

.byte expr [, expr]*

Speichert die auf 8 Bit abgeschnittenen Werte von beliebig vielen Ausdrücken aufeinanderfolgend ab. Hinter dem Ausdruck kann noch ein durch einen Doppelpunkt getrennter Wiederholungsfaktor stehen.

.comm name, expr

Reserviert einen Speicherbereich mit mindestens expr Bytes unter dem Namen name. Der Linker legt alle Common-Blöcke mit dem selben Namen übereinander.

.data

Alle nachfolgenden Daten werden in der .data-Sektion angelegt. Die .text- und .data-Sektionen werden häufig auch als „Segmente“ bezeichnet, wobei diese nichts mit der von x86- und AMD64-Architekturen unterstützten Speichersegmentierung zu tun haben.

.double expr [, expr]*

Speichert die nachfolgenden Ausdrücke als 64-Bit-Gleitkommazahlen aufeinanderfolgend ab. Siehe .byte.

.endr

Das Ende eines Repeat-Blockes. Siehe .rpt.

.err

Wird vom Übersetzer verwendet. Beendet den Assembler.

.extern name [size]

Definiert ein globales, externes Symbol mit dem Namen name. Der optionale Parameter size gibt die Größe in Bytes an.

.file number string

Wird vom Compiler verwendet. Ordnet eine Dateinummer dem Dateinamen zu.

.float expr [, expr]*

Speichert die nachfolgenden Ausdrücke als 32-Bit-Gleitkommazahlen aufeinanderfolgend ab. Siehe .byte.

.globl name

Deklariert name als externes Symbol. Falls name anderswo im Programm definiert wird, wird das Symbol vom Linker exportiert, sonst wird es importiert.

.ident

GAS ignoriert diese Direktive.

.lcomm name, size

Für das Symbol name werden in der bss-Sektion size Bytes Speicherplatz reserviert.

.long expr [, expr]*

Speichert die auf 32 Bit abgeschnittenen Werte von beliebig vielen Ausdrücken aufeinanderfolgend ab. Siehe .byte.

.quad expr [, expr]*

Speichert 64 Bit große Werte von beliebig vielen Ausdrücken aufeinanderfolgend ab. Siehe .byte.

.rept expr

Wiederholt alle Befehle die zwischen .rept und .endr stehen expr mal. Es dürfen keine Label in diesen Befehlen vorkommen. .rept-Anweisungen dürfen nicht geschachtelt werden.

.section name

Der folgende Code wird in die angegebene Sektion assembliert. Sektionen werden in dieser Anleitung nicht genauer beschrieben.

.size name, expr

Legt die Größe des Symbols name in Bytes fest.

.space expr

Füllt expr aufeinanderfolgende Bytes mit Null.

.string string

Definiert einen String.

.struct expr

Ermöglicht die Definition von Datenstrukturen. In nachfolgenden Anweisungen wie .word oder .byte vorkommende Label erhalten einen Wert relativ zur .struct-Anweisung plus expr.

.text

Alle nachfolgenden Daten werden in der .text Sektion angelegt. Die .text- und .data-Sektionen werden häufig auch als „Segmente“ bezeichnet, wobei diese nichts mit der von x86- und AMD64-Architekturen unterstützten Speichersegmentierung zu tun haben.

.type name, typedescr

Spezifiziert den Typen eines Symbols als Funktion oder Objekt.

.uleb128 expr [, expr]*

Speichert Werte im kompakten Unsigned Little Endian Base 128-Format ab.

.version string

Definiert Versionsinformation.

.word expr [, expr]*

Speichert die auf 16 Bit abgeschnittenen Werte von beliebig vielen Ausdrücken aufeinanderfolgend ab. Siehe .byte.

name = expr

Weist dem Symbol name den Wert des Ausdrucks expr zu.

name = register

Das Register register erhält den Namen name.
